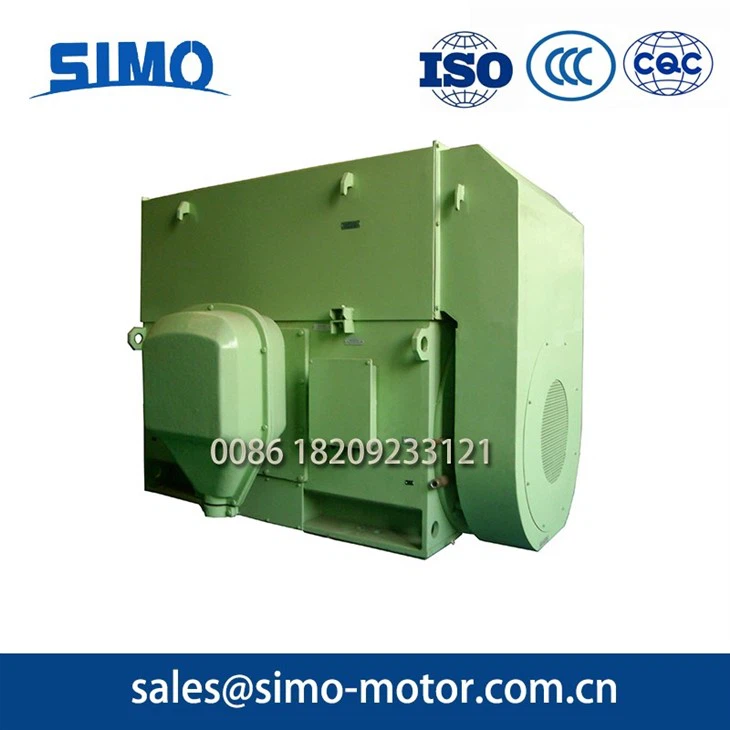

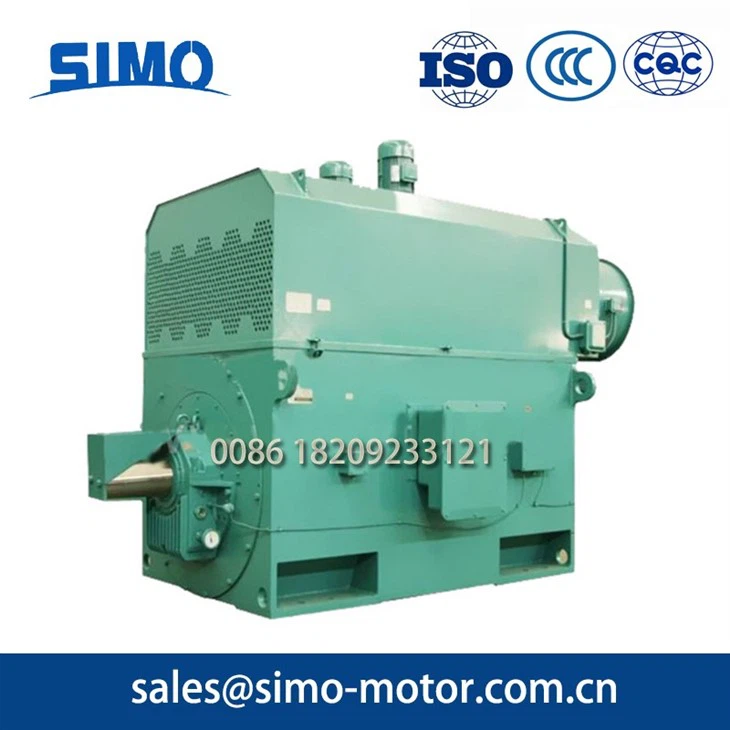

ykk -600 مختصر تعارف
موٹرز کا یہ سلسلہ ایک ہے6KV ہائی وولٹیج موٹراسکوائرل کیج تھری فیز اسینکرونس موٹر 600 ملی میٹر کی اونچائی کے ساتھ ، جس میں ایک بند ڈھانچہ اور جے بی\/ٹی 10315 کی تعمیل کی خاصیت ہے۔ 2-2002 معیاری۔
بنیادی پیرامیٹرز
فریم سائز کی حد: 600 ملی میٹر
ریٹیڈ وولٹیج: 6KV (حسب ضرورت)
درجہ بندی کی تعدد: 50Hz \/ 60Hz
رفتار کی حد: 3000rpm (2-} قطب) ، 1500rpm (4-} قطب) ، 1000rpm (6-} قطب) ، 750rpm (8-} قطب) ، 590rpm (10- pole
بجلی کی حد: 355KW ~ 2500KW
بڑھتے ہوئے قسم: IMB3 (افقی ، پیروں سے ماونٹڈ)
تحفظ کلاس: IP54 \/ IP55 (اختیاری)
کولنگ کا طریقہ: IC611 (ہوا سے ہوا کی ٹھنڈک)
موصلیت کلاس: کلاس f
آپریٹنگ ماحول کی ضروریات :
محیطی درجہ حرارت: -15 ڈگری ~ +40 ڈگری
نمی: ماہانہ اوسط نسبتا نمی 90 ٪ سے کم یا اس کے برابر (ماہانہ اوسطا کم سے کم درجہ حرارت 25 ڈگری سے کم یا اس کے برابر)
YKK -600 سیریز ماڈل کی فہرست
ykk 6001-2 YKK 6002-2 YKK {2}}} YKK 6001-4 YKK 6002-4
ykk 6003-4 YKK 6001-6 YKK {2}}} YKK 6003-6 YKK 6001-8
ykk 6002-8 YKK 6003-8 YKK {2}}} YKK 6002-10 YKK 6003-10
ykk 6004-10 YKK 6001-12 YKK {2}}} YKK 6003-12 YKK 6004-12
YKK 6KV ہائی وولٹیج موٹر 600 فریم سائز موٹر ڈیٹا شیٹ
| قسم | ریٹیڈ پاور (کلو واٹ) | ریٹیڈ کرنٹ (ا) | رفتار (r\/منٹ) | کارکردگی (٪) | پاور فیکٹر (COS φ) | زیادہ سے زیادہ ٹورک (درجہ بند ٹورک) | مقفل ٹورک (درجہ بند ٹورک) | لاک کرنٹ (ریٹیڈ کرنٹ) | جے (موٹر) (کلوگرام · m²) | j (بوجھ) (کلوگرام · m²) | ماس (کلوگرام) | چکنا وقت (H) |
| ykk 6301-2 | 2000 | 228.5 | 2980 | 95.7 | 0.88 | 1.8 | 0.6 | 7 | 26.6 | 92 | 7250 | 500 |
| ykk 6302-2 | 2240 | 255.7 | 2980 | 95.8 | 0.88 | 1.8 | 0.6 | 7 | 28.8 | 98 | 7560 | 500 |
| ykk 6303-2 | 2500 | 285.1 | 2980 | 95.9 | 0.88 | 1.8 | 0.6 | 7 | 37.6 | 105 | 7880 | 500 |
| ykk 6301-4 | 1800 | 206.1 | 1485 | 95.5 | 0.88 | 1.8 | 0.6 | 6.5 | 96 | 405 | 8610 | 1000 |
| ykk 6302-4 | 2000 | 228.8 | 1485 | 95.6 | 0.88 | 1.8 | 0.6 | 6.5 | 99 | 437 | 8960 | 1000 |
| ykk 6303-4 | 2240 | 255.9 | 1485 | 95.7 | 0.88 | 1.8 | 0.6 | 6.5 | 114 | 473 | 9360 | 2000 |
| ykk 6301-6 | 1250 | 146.8 | 990 | 95.3 | 0.86 | 1.8 | 0.7 | 6.5 | 137 | 954 | 8420 | 2000 |
| ykk 6302-6 | 1400 | 164.2 | 990 | 95.4 | 0.86 | 1.8 | 0.7 | 6.5 | 153 | 1050 | 8800 | 2000 |
| ykk 6303-6 | 1600 | 187.5 | 990 | 95.5 | 0.86 | 1.8 | 0.7 | 6.5 | 170 | 1140 | 9080 | 2000 |
| ykk 6301-8 | 900 | 108.8 | 740 | 94.8 | 0.84 | 1.8 | 0.8 | 6 | 137 | 1820 | 7780 | 2000 |
| ykk 6302-8 | 1000 | 120.7 | 740 | 94.9 | 0.84 | 1.8 | 0.8 | 6 | 153 | 2000 | 8330 | 2000 |
| ykk 6303-8 | 1120 | 135.1 | 740 | 95 | 0.84 | 1.8 | 0.8 | 6 | 168 | 2210 | 8630 | 2000 |
| ykk 6304-8 | 1250 | 150.6 | 740 | 95.1 | 0.84 | 1.8 | 0.8 | 6 | 183 | 2470 | 8830 | 2000 |
| ykk 6301-10 | 800 | 102.1 | 590 | 94.2 | 0.8 | 1.8 | 0.8 | 6 | 158 | 2870 | 8120 | 3000 |
| ykk 6302-10 | 900 | 114.8 | 590 | 94.3 | 0.8 | 1.8 | 0.8 | 6 | 165 | 3170 | 8360 | 3000 |
| ykk 6303-10 | 1000 | 127.4 | 590 | 94.4 | 0.8 | 1.8 | 0.8 | 6 | 185 | 3490 | 8600 | 3000 |
| ykk 6304-10 | 1120 | 142.4 | 590 | 94.6 | 0.8 | 1.8 | 0.8 | 6 | 200 | 3850 | 8730 | 3000 |
| ykk 6301-12 | 560 | 75.6 | 495 | 93.8 | 0.76 | 1.8 | 0.7 | 6 | 148 | 3310 | 8460 | 3000 |
| ykk 6302-12 | 630 | 84.9 | 495 | 93.9 | 0.76 | 1.8 | 0.7 | 6 | 170 | 3690 | 8700 | 3000 |
| ykk 6303-12 | 710 | 95.6 | 495 | 94 | 0.76 | 1.8 | 0.7 | 6 | 185 | 4100 | 8920 | 3000 |
| ykk 6304-12 | 800 | 107.5 | 495 | 94.2 | 0.76 | 1.8 | 0.7 | 6 | 200 | 4550 | 10030 | 3000 |
مصنوعات کی خصوصیات
efficiency اعلی کارکردگی اور توانائی کی بچت: بہتر ڈیزائن ، اعلی کارکردگی والے موٹر معیارات کے مطابق ، بہتر ڈیزائن
low کم شور اور کم کمپن: مستحکم ڈھانچہ ، ہموار آپریشن
✅ اعلی قابل اعتماد
✅ آسان بحالی: آسان معائنہ کے لئے منسلک ڈھانچہ ، ہٹنے والا حفاظتی کور
✅ مضبوط موافقت: مختلف صنعتی بوجھ کے لئے موزوں
ساختی خصوصیات
فریم: ویلڈیڈ اسٹیل باکس قسم کا ڈھانچہ ، اعلی سختی ، ہلکا پھلکا
اسٹیٹر: پرچی ان بیرونی پریس فٹ ڈھانچہ ، کلاس F کم رول موصلیت ، VPI عمل
بیرنگ: رولنگ بیئرنگ یا سلائیڈنگ بیئرنگ (طاقت اور رفتار کی بنیاد پر منتخب)
تحفظ ڈیزائن: IP54\/IP55 ، کچھ ماڈلز کو اعلی تحفظ کی سطح میں اپ گریڈ کیا جاسکتا ہے
درخواست کے فیلڈز
جنرل انڈسٹری: شائقین ، کمپریسرز ، پمپ ، کولہو ، سامان پہنچانے کا سامان
پاور انڈسٹری: پاور پلانٹ سے متعلق معاون ڈرائیوز
کان کنی\/دھات کاری: کولہو ، بال مل ، پہنچانے والے نظام
دوسرے: کیمیائی ، تعمیراتی مواد ، مشینی ، وغیرہ۔
ماڈل کی وضاحت (مثال کے طور پر: ykk 6001-4)
ykk: ہوا سے ہوا کے کولر کے ساتھ منسلک گلہری کیج روٹر اسینکرونس موٹر
6001 : مرکز کی اونچائی 600 ملی میٹر ، نمبر 1 بنیادی لمبائی
4 : 4- قطب موٹر (1500rpm)
YKK 6KV ہائی وولٹیج موٹر کیٹلاگ طول و عرض
آرڈر ہدایات
⚠ اہم نوٹ:
بیلٹ ڈرائیو 2- قطب اور 4- قطب موٹرز کے لئے ممنوع ہے(مستثنیات کے لئے مشورہ کریں)
2- قطب موٹرز گھڑی کی سمت گردش سے پہلے سے طے شدہ(اگر گھڑی کی سمت گردش کی ضرورت ہو تو اس کی وضاحت کریں)
خصوصی وولٹیج\/تعدد کی ضروریات سے پہلے ہی بات چیت کی جانی چاہئے
خلاصہ
ژیان سیمو YKK سیریز ہائی وولٹیج موٹرزبھاری ڈیوٹی صنعتی ماحول کے لئے موزوں ہیں ، جس میں اعلی کارکردگی ، وشوسنییتا اور آسان دیکھ بھال کی خاصیت ہے۔ وہ کان کنی ، طاقت ، دھات کاری اور دیگر صنعتوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔ آرڈر کرتے وقت قطب نمبر ، گردش کی سمت ، اور ڈرائیو پر پابندیوں پر دھیان دیں۔
YKK -6003-2-6 KV -2500 KW ہائی وولٹیج موٹر، سیمو کا انتخاب کریں ، معیار کا انتخاب کریں!
